上海锚固件
详细介绍:

一、定义

 外墙保温用锚栓anchor:由膨胀件和膨胀套管组成,或仅由膨胀套管构成,依靠膨胀产生的摩擦力或机械锁定作用连接保温 系统与基层墙体的机械固定件,简称锚栓。

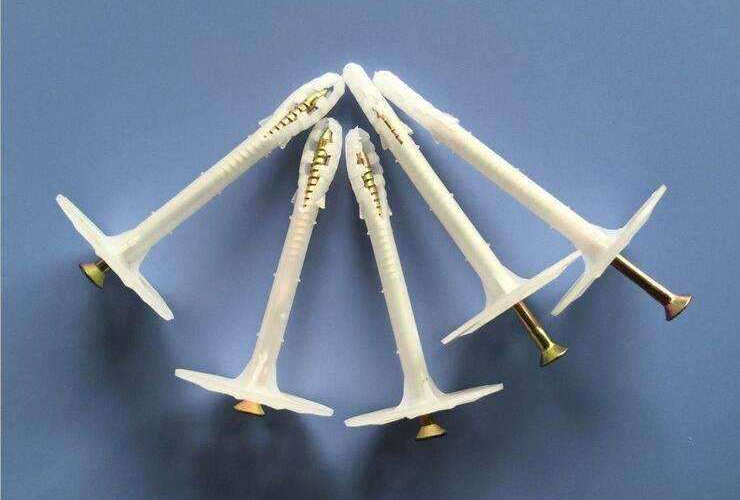

 圆盘锚栓plate anchor:用于固定保温材料,膨胀套管带有圆盘的锚栓。

 凸 缘锚栓 profile anchor:用于固定外保温系统用托架,膨胀套管不带圆盘而带有凸缘的锚栓。

 膨胀件 expansion element:用于挤压膨胀套管产生膨胀力的部件。

 敲击式锚栓 nailed-in anchor:敲击膨胀件或膨胀套管使其挤压钻孔孔壁,产生膨胀力的锚栓。

 旋入式锚栓 screwed-in anchor:将膨胀件旋入膨胀套管使套管挤压钻孔孔壁,产生膨胀力或机械锁定作用的锚栓。

 基层墙体 substrates:保温系统所依附的外墙。

 基层墙体试块 sample for substrates:在不同类别的基层墙体对锚栓的性能进行测试时,固定锚栓所用的试件。




二、一般要求

2.1锚栓可用于下列类别的基层墙体:

a) 普通混凝土基层墙体(A类);

b) 实心砌体基层墙体(B类),包括烧结普通砖、蒸压灰砂砖、蒸压粉煤灰砖砌体以及轻骨料混凝 土墙体;

c) 多孔砖砌体基层墙体(C类),包括烧结多孔砖、蒸压灰砂多孔砖砌体墙体;

d) 空心砌块基层墙体(D类),包括普通混凝土小型空心砌块、轻集料混凝土小型空心砌块墙体;

e) 蒸压加气混凝土基层墙体(E类)。

2.2塑料膨胀件和塑料膨胀套管应采用原生的聚酰胺(Polyamide6、Polyamide6.6)、聚乙烯(Polyethylene) 或聚丙烯(Polypropylene)制造。

2.3钢制膨胀件和膨胀套管应采用不锈钢或经过表面防腐处理的碳钢制造;当采用电镀锌处理时,应 符合GB/T 5267.1的规定。零件的机械性能、尺寸、公差及粗糙度应符合设计图纸并符合现行相关国 家标准的规定。

2.4不同类别的基层墙体,应选用不同类型的锚栓,并应符合下列要求:

a) C类基层墙体宜选用通过摩擦和机械锁定承载的锚栓。

b) D类基层墙体应选用通过摩擦和机械锁定承载的锚栓。

2.5用于岩棉外墙外保温系统时,宜选用圆盘直径为140 mm的圆盘锚栓。

2.6安装锚栓的基层墙体的厚度,不应小于100 mm;基层墙体的厚度不应包括找平层或饰面层厚度。

2.7锚栓的锚固深度不应小于25 mm,zui小允许边距为100 mm,zui小允许间距为100 mm。

2.8当实际工程中的基层墙体在材料类型、强度等级、孔洞形状和位置、肋的数量和厚度等方面与附录 C中规定的试验用基层墙体试块不同或者无法明确判定时,应通过在工程实际使用的墙体材料上进行 拉拔试验,确定锚栓的抗拉承载力标准值,试验方法参见本标准附录B。

2.9锚栓的安装温度不应低于0°C。


三、要求

3.1尺寸及公差

圆盘锚栓的圆盘公称直径不应小于60 mm,公差为±1.0 mm。膨胀套管的公称直径不应小于 8 mm,公差为±0.5 mm。

3.2锚栓抗拉承载力标准值

标准试验条件下锚栓的抗拉承载力标准值应符合表1的要求。


表1标准试验条件下锚栓抗拉承载力标准值            单位为千牛

项目性能指标
A类基层墙体B类基层墙体C类基层墙体D类基层墙体E类基层墙体
锚栓抗拉承载力标准值>0.6020.50>0.40>0.30>0.30
注:当锚栓不适用于某类基层墙体时,可不做相应的抗拉承载力标准值检测。



3.3锚栓圆盘抗拔力标准債

标准试验条件下锚栓圆盘的抗拔力标准值应符合表2的要求。

表2标准试验条件下锚栓圆盘的抗拔力标准值    单位为千牛

项目性能指标
圆盘抗拔力标准值FRk部.50


3.3钻头磨损对锚栓抗拉承载力标准值的影响

钻头磨损对锚栓抗拉承载力标准值的影响应符合表3的要求。

表3钻头磨损对锚栓抗拉承载力标准值的影响

钻头直径/mm锚栓抗拉承载力标准值
dm:8Fk
dmin2风
*dg--新钻头最大容许正公差刃口直径


3.4锚栓的松弛性能

锚栓安装后静置500 h,锚栓的抗拉承载力标准值不应低于Fko


3.5环境温度对锚栓承载力标准值的影响

不同温度下,锚栓的抗拉承载力标准值应符合表4的要求。

表4不同温度下锚栓的抗拉承载力标准值

环境温度锚栓的抗拉承载力标准值
最小环境温度0℃NFk
最大环境温度40r>0.8Fk


3.6旋入式锚栓的破坏扭矩

旋入式锚栓的破坏扭矩Tu和安装扭矩T顽的比值毎10个试验结果中,最小值不应小于1. 3,且九 个试验结果不应小于1.5。
